產品介紹 產品參數| 技術參數 | 單位 | 型號 | |||||||
| YZH28- 100 |
YZH28- 160 |
YZH28- 160C |
YZH28- 200 |
YZH28- 315 |
YZH28- 500 |
YZH28- 630 |
|||
| 拉伸滑塊拉伸力 | KN | 1000 | 1600 | 1600 | 2000 | 3150 | 5000 | 6300 | |
| 壓邊滑塊壓邊力 | KN | 400 | 400 | 600 | 800 | 1000 | 1600 | 2400 | |
| 拉伸滑塊回程力 | KN | 250 | 300 | 300 | 300 | 630 | 850 | 800 | |
| 壓邊滑塊回程力 | KN | 250 | 250 | 300 | 500 | 700*600 | 900*800 | 200*1000 | |
| 壓邊滑塊中心孔尺寸 | mm | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 液體最大工作壓力 | Mpa | 1000 | 1100 | 1200 | 1400 | 1600 | 2000 | 2200 | |
| 拉伸滑塊距工作臺面最大距離 | mm | 700 | 750 | 800 | 900 | 200 | 1300 | 1500 | |
| 壓邊滑塊距工作臺面最大距離 | mm | 600 | 700 | 700 | 700 | 800 | 900 | 900 | |
| 拉伸滑塊最大行程 | mm | 200 | 250 | 300 | 350 | 400 | 500 | 500 | |
| 壓邊滑塊最大行程 | mm | 720 | 750 | 750 | 900 | 1250 | 1400 | 1500 | |
| 拉伸滑塊有效尺寸 | 左右 | mm | 580 | 640 | 640 | 900 | 1200 | 1400 | 1500 |
| 前后 | mm | 720 | 750 | 750 | 900 | 1250 | 1400 | 1500 | |
| 工作臺有效尺寸 | 左右 | mm | 580 | 640 | 640 | 900 | 1200 | 1400 | 1500 |
| 前后 | mm | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | ≥100 | |
| 拉伸滑塊速度 | 快速下行 | mm/s | 15 | 15 | -15 | ≥15 | 10-16 | ≥15 | 10-45 |
| 拉伸下行 | mm/s | ≥80 | ≥80 | ≥80 | ≥80 | ≥45 | ≥70 | 80 | |
| 回程 | mm/s | ≥50 | 45 | ≥55 | ≥60 | ≥30 | ≥70 | 80 | |
| 壓邊滑塊速度 | 下 行 | mm/s | ≥80 | 75 | ≥90 | ≥100 | ≥25 | ≥120 | 120 |
| 回 程 | mm/s | 2030 | 2030 | 2030 | 2550 | 4300 | 5000 | 6200 | |
| 機器外型尺寸 | 左右 | mm | 1200 | 1200 | 1200 | 1500 | 2000 | 2000 | 2200 |
| 前后 | mm | 3670 | 4000 | 4092 | 4890 | 6025 | 7082 | 8700 | |
| 總高 | mm | 3670 | 4000 | 4092 | 4130 | 5240 | 6000 | 7200 | |
| 電機功率 | KW | 7.5 | 7.5 | 15 | 18.5 | 22 | 45 | 74 | |
更多產品

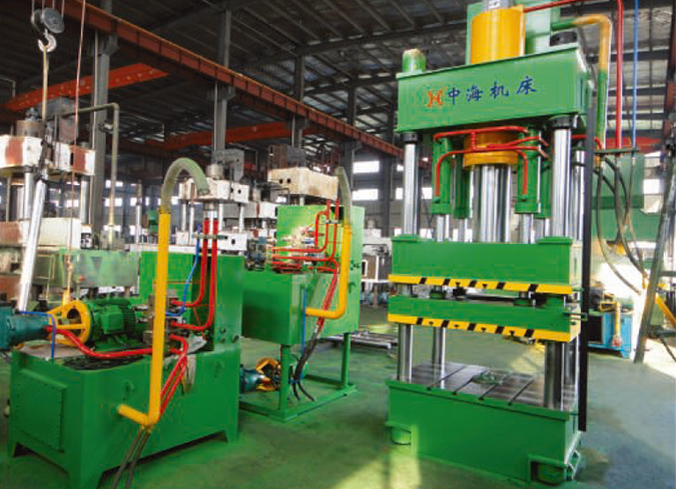

機床有單機和雙機聯動兩種形式。機身采用多柱式結構，立柱表面經中頻淬火處理，強度好、硬度高耐磨抗拉傷?；瑝K行程采用進口位移傳感器檢測發訊，閉環控制，電液比例泵執行，油缸同步效果好，滑塊抗偏載能力較強。
本系列液壓機為雙動薄板拉伸液壓機，特別適用金屬黃板零件的拉伸成形、翻邊、彎曲和沖壓工藝，也可用于一般壓制工藝。具有空程速度快、效率高、能耗小、壓邊力和拉伸力均可調等特點，是薄板成形的理想設備。
本系列液壓機適用于可塑材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等。此外還也可用于校正、壓裝、粉未制品成型以及非金屬材料的壓制成型。
